捆綁式超聲波流量計
2021-04-22
捆綁式超聲波流量計不知道大家有沒有聽說過,其實在行業內我們更多地稱之為外夾式超聲波流量計。
捆綁式超聲波流量計的工作原理如下:
一般采用時差法測量,即:
捆綁式超聲波流量計不知道大家有沒有聽說過,其實在行業內我們更多地稱之為外夾式超聲波流量計。
捆綁式超聲波流量計的工作原理如下:
一般采用時差法測量,即:當捆綁式超聲波流量計的超聲波波束在液體中傳播時,由于流體的流動,超聲波在正反流向上的傳播時間會有微小差別,這個微小的傳播時間差正比于液體的流速,從而測得流體的流量。
捆綁式超聲波流量計的優點:
1、由于捆綁式超聲波流量計捆綁在管道外側,不破壞管道內流體,不影響工藝流程、可隨時拆裝;
2、由于捆綁式超聲波流量計捆綁在管道外側,不存在耐壓問題;
3、捆綁式超聲波流量計不接觸介質,無視介質腐蝕性,測量介質范圍廣;
4、相對與大口徑管道式流量計來說,捆綁式超聲波流量計價格便宜很多;
捆綁式超聲波流量計缺點:
1、捆綁式超聲波流量計不能耐高溫,一般不高于160度;
2、小口徑(DN15以下)捆綁式超聲波流量計無法安裝測量;
3、相對與管段式和插入式超聲波流量計,捆綁式超聲波流量計由于信號需要穿過管道壁,捆綁式超聲波流量計其精度和信號強度、質量與管道材質、安裝的規范與否等都有關系,引起捆綁式超聲波流量計誤差的因素會更多。
捆綁式超聲波流量計處理安裝點

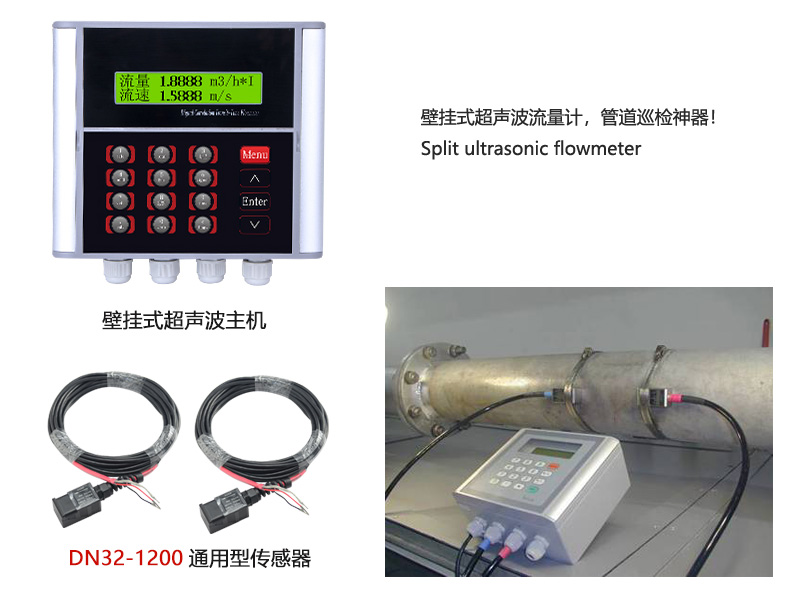

捆綁式超聲波流量計外夾式傳感器的安裝點有兩個,分為上游傳感器和下游傳感器。在處理這兩個捆綁式超聲波流量計安裝點時,一個捆綁式超聲波流量計安裝點的處理面積和傳感器大小差不多即可,另一個捆綁式超聲波流量計安裝點的處理面積應該是傳感器面積大小的2倍左右(以安裝點為中心),以便于捆綁式超聲波流量計調試信號。首先將管外欲安裝傳感器的區域清理干凈,除掉銹跡和油漆。如有防銹層也應去掉,最好用打磨機打磨出金屬光澤,再用干凈抹布擦去油污和灰塵。
捆綁式超聲波流量計傳感器的固定
在捆綁式超聲波流量計傳感器的信號發生體上涂抹2~3mm厚的隨機附帶的耦合劑,然后把捆綁式超聲波流量計傳感器緊貼在管壁上粘好,注意捆綁式超聲波流量計傳感器的發射方向要正確,捆綁式超聲波流量計傳感器和管壁之間不能有空氣及沙礫。捆綁式超聲波流量計傳感器定位后用布帶或拉緊器緊固。
捆綁式超聲波流量計傳感器的調試
在處理面積較大的安裝點的中心位置涂抹4~5mm厚的隨機附帶的耦合劑(涂抹耦合劑是為了隔絕傳感器表面和管道表面的空氣,減小超聲波在不同介質中傳播時的損耗),然后把捆綁式超聲波流量計傳感器緊貼在管壁上粘好,注意傳感器的發射方向要正確,捆綁式超聲波流量計傳感器和管壁之間不能有空氣及沙礫。以中心點為基準首先在水平方向輕微移動傳感器找到信號強度和Q值的最大值,然后在垂直方向輕微移動傳感器找到信號強度和Q值的最大值。然后輕微調整捆綁式超聲波流量計傳感器的發射角度找到信號強度和Q值的最大值。這時就可以將傳捆綁式超聲波流量計感器定位。
注意:
1.管道表面處理的越干凈可能會使捆綁式超聲波流量計信號強度和Q值越高。
2.安裝時必須把安裝捆綁式超聲波流量計傳感器的管道區域清理干凈,使之露出金屬的原有光澤。傳感器與管道的接觸部分四周要涂耦合劑,以防空氣、沙塵或銹跡進入,影響超聲波信號傳輸。
捆綁式超聲波流量計因其不需要破管的特性是超聲波流量計中應用最廣的一類。捆綁式超聲波流量計的安裝使用也是十分簡單易懂的。在小編講述了這么多干貨知識點后,大家有沒有買臺捆綁式超聲波流量計回來嘗試下的打算?可以聯系捆綁式超聲波流量計專業廠家——杭州米科傳感自動化有限公司,進行深一步交流。
