蒸汽流量計
2025-05-12
針對米科蒸汽流量計的選型，需結合蒸汽類型、工況參數、測量精度、安裝條件及經濟性五大核心要素進行綜合評估。以下為具體選型策略與分析：
一、蒸汽類型與特性匹配
- 飽和蒸汽
- 特性：溫度與壓力嚴格對應，易出現兩相流（如凝結水）。
- 推薦方案：
- 渦街流量計：需配置溫壓補償模塊，適應壓力波動場景。
- 差壓式流量計（如孔板/V錐）：對干度要求較低，適合含液滴的蒸汽。
- 熱式流量計：響應速度快，但需確保蒸汽完全干燥。
- 過熱蒸汽
- 特性：溫度高于飽和值，需實時密度補償。
- 推薦方案：

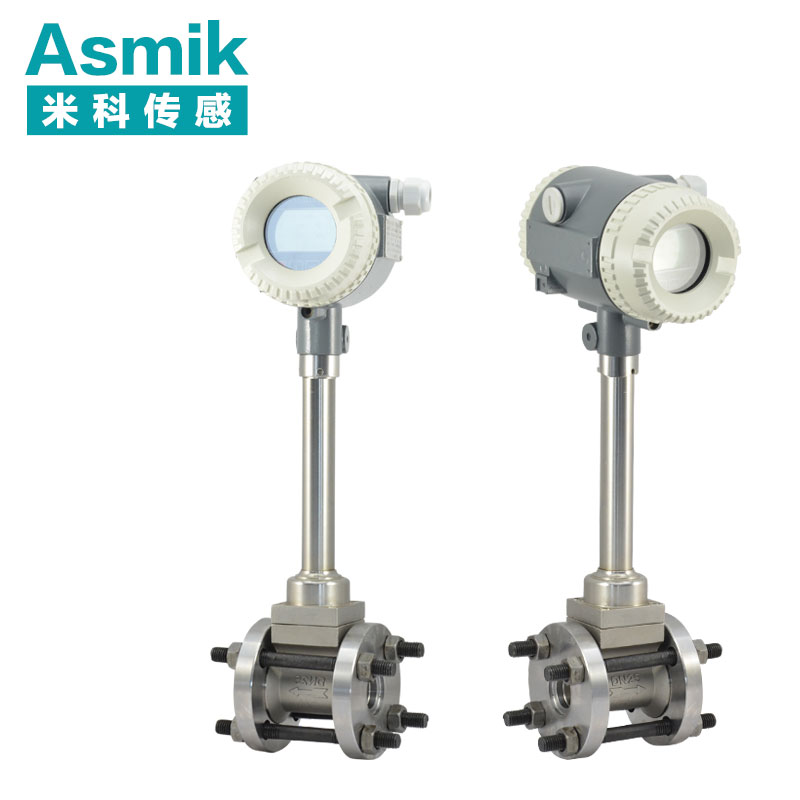

- 渦街流量計+溫壓補償：米科LUGB系列支持溫壓一體化補償，精度可達±1.0%。
- 差壓式流量計：需配合高精度差壓變送器，如米科MIK-DP系列。
二、關鍵工況參數分析
- 流量范圍
- 原則：常用流量應位于儀表量程的30%~70%。
- 示例：
- 若蒸汽流量為5t/h，建議選擇DN150渦街流量計（量程比1:10，覆蓋0.5~50t/h）。
- 若流量波動大（如0.3~15t/h），需分體式安裝并配置智能積算儀。
- 壓力與溫度
- 常規蒸汽（≤1.6MPa，≤280℃）：可選常規型渦街流量計（如米科LUGB-MIK系列）。
- 高溫高壓蒸汽（≥2.5MPa，≥350℃）：需高溫型渦街流量計（如米科LUGB-HT系列，耐溫400℃）。
- 蒸汽干度
- 干度≥80%：優先選擇渦街或差壓式流量計。
- 干度＜80%：建議采用V錐流量計或分體式安裝的孔板流量計，減少凝結水干擾。
三、測量精度與穩定性要求
- 精度等級
- 貿易結算：需0.5級精度，推薦米科LUGB-MIK系列（帶HART協議）。
- 過程控制：1.0級精度即可，如米科LUGB-E系列（經濟型）。
- 穩定性保障
- 抗振設計：米科渦街流量計采用壓電晶體傳感器，抗振等級達5g，適合振動工況。
- 長期穩定性：差壓式流量計需定期校驗（建議每12個月），渦街流量計維護周期可延長至24個月。
四、安裝條件與經濟性
- 直管段要求
- 渦街流量計：前10D+后5D（D為管徑）。
- 孔板流量計：前20D+后10D。
- 解決方案：若空間不足，可加裝流動調整器或選擇插入式流量計（如米科LUGB-IP系列）。
- 經濟性評估
- 初期成本：渦街流量計（DN100）約3000~8000元，差壓式流量計（含差壓變送器）約5000~12000元。
- 維護成本：差壓式需定期清理引壓管（年均維護費約2000元），渦街流量計維護費低于500元/年。
五、米科蒸汽流量計選型推薦
| 應用場景 | 推薦型號 | 核心配置 | 適用范圍 |
|---|---|---|---|
| 飽和蒸汽（常規工況） | LUGB-MIK系列 | 溫壓補償+HART協議 | 干度≥80%，壓力≤1.6MPa，溫度≤280℃ |
| 過熱蒸汽（高溫高壓） | LUGB-HT系列 | 高溫壓電晶體+分體式安裝 | 壓力≥2.5MPa，溫度≥350℃ |
| 空間受限或小管徑 | LUGB-IP系列（插入式） | 插入式傳感器+快速安裝法蘭 | DN25~DN100，直管段不足 |
| 貿易結算（高精度） | LUGB-MIK-HART系列 | 0.5級精度+HART協議+防爆認證 | 需計量檢定，涉及成本核算 |
| 低成本過程控制 | LUGB-E系列 | 經濟型渦街+基礎溫壓補償 | 精度要求≤1.0%，預算有限 |
六、選型避坑指南
- 避免“小馬拉大車”：若蒸汽流量長期低于流量計下限（如選DN150測0.1t/h），會導致測量誤差超20%。
- 慎選機械式流量計：如旋翼式流量計，易因蒸汽中的雜質導致卡滯，維護成本高。
- 警惕“全功能陷阱”：部分廠家宣稱“無需溫壓補償”，實則通過擴大量程犧牲精度，需驗證實際工況數據。
